UML基础之类之间的关系

本文就UML中类之间的关系的基础知识做了介绍。

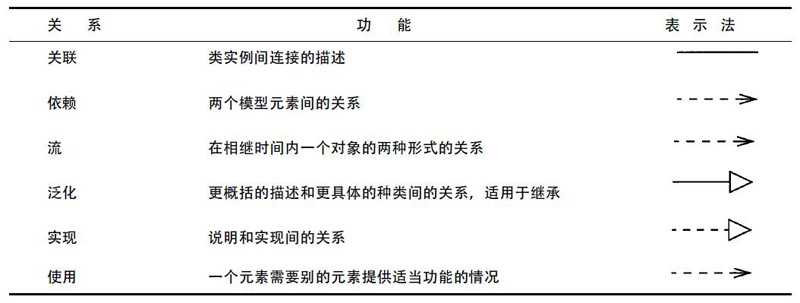

1、类间关系的种类

2、关联

描述了系统中对象或实例之间的离散连接，关联带有系统中各个对象之间关系的信息。

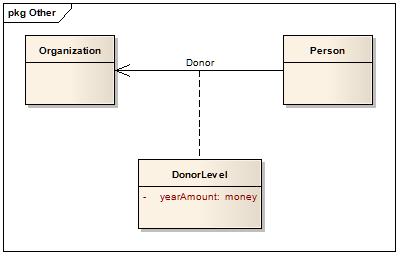

（1）关联表示法

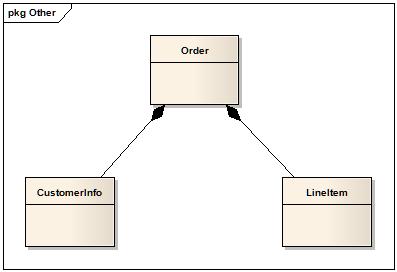

（2）聚集与组合

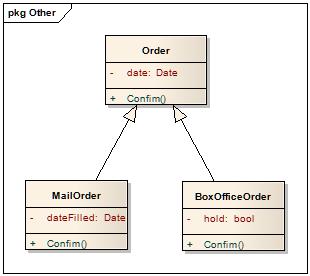

3、泛化，继承【Generalization】

泛化关系是类元的一般描述和具体描述之间的关系，具体描述建立在一般描述的基础之上，并对其进行了扩展。

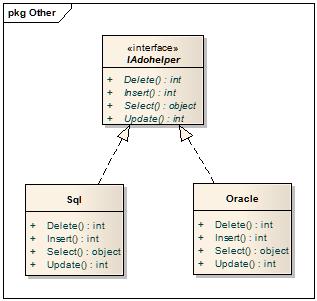

4、实现【realization】

实现关系将一种模型元素（如类）与另一种模型元素（如接口）连接起来，其中接口只是行为的说明而不是结构或者实现。

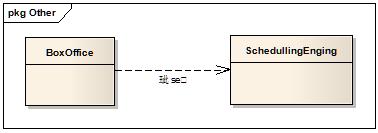

5、依赖【Dependence】

依赖表示两个或多个模型元素之间语义上的关系。它只将模型元素本身连接起来而不需要用一组实例来表达它的意思。它表示了这样一种情形，提供者的某些变化会要求或指示依赖关系中客户的变化。

（1）依赖的种类

访问：允许一个包访问另一个包【access】

绑定：为模板参数赋值以生成一个新的模型元素【bind】

调用：声明一个类调用其他类的方法【call】

导出：声明一个实例可以从另一个实例中到处【derive】

友元：允许一个元素访问另一个元素而不论被访问元素的可见性【friend】

引入：允许一个包访问另一个包的内容并未被访问包的组成部分添加别名【import】

实例化：关于一个类的方法生成了另一个类的实例的生命【instantate】

参数：一个操作和他参数之间的关系【parameter】

实现：说明和其实之间的映射关系【realize】

精化：声明具有两个不同层次上元素的映射关系【refine】

发送：信号发送者和信号接受者之间的关系【send】

跟踪：声明不同模型中元素之间的连接，没有映射准确【trace】

使用：声明使用一个模型元素需要已存在的另一个模型元素，这样才能正确实现使用者的功能（调用，实例化，参数，发送）【use】

6、约束

约束可以用来表示各种非局部的关系，如关联路径上的限制。约束尤其可以用来表述存在特性（存在X则C条件成立）和通用特性（对于Y中的所有y，条件D必须成立）。

7、实例

实例是有身份标识的运行实体，即它可以与其他运行实体相区分。它在任何时刻都有一个值，随着对实例进行操作值也会被改变。
