用Visio画UML的类结构图

因为类图很直观,所以恐怕C++成员首先接触到的应该就是类图了.在这篇文章中我们要将下面一个在MFC程序中随处可以见到类用UML图表现出来。

class CGraphicObject
{
    CRect m_rectBound;
public:
    BOOL SetRect(CRect rect);
    CRect GetRect();
};

1、创建类图

在模型资源管理器中选择[Static Model]-[Top Package],点鼠标右键,从弹出菜单中选择[New]-[Static Structure Diagram]即可创建用于制作类结构图的图面了。

2、准备工作

首先我们遇到的问题是,CRect和BOOL两种类型在Visio数据类型中找不到.所以我们先从追加数据类型开始.为了便于管理我们会先创建MFC数据类型包.

3、创建数据包

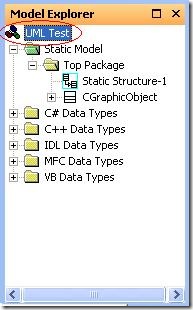

右键点击下图中模型资源管理器的根节点.在弹出菜单中,选择[包]项目.

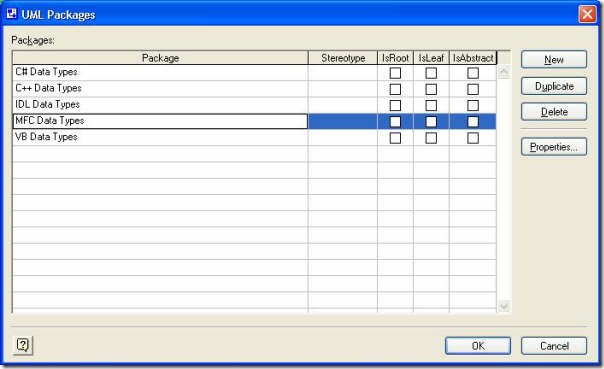

下图是弹出的包属性对话框.点击[New]按钮,在[UML Package]列中输入[MFC Data Types],点击[OK]按钮结束.上图可以看到追加的MFC数据类型包.

4、追加BOOL数据类型

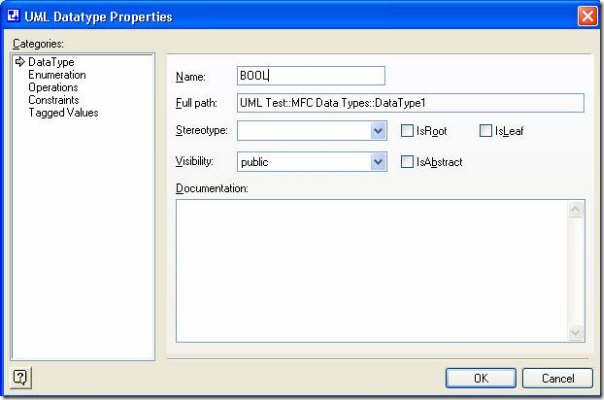

在[MFC Data Types]项目上点击右键,选择[New]-[Data Type],在弹出的[UML Datatype Property]窗口中的类别窗口中选择[DataType]项目,在名称项目中填写[BOOL],选择[OK]结束.用同样的方法追加CRect类型。

注意:在MFC中CRect是一个类,但是由于我们并不关心CRect的细节,所以把CRect作为简单数据类型来处理.

5、追加一个类

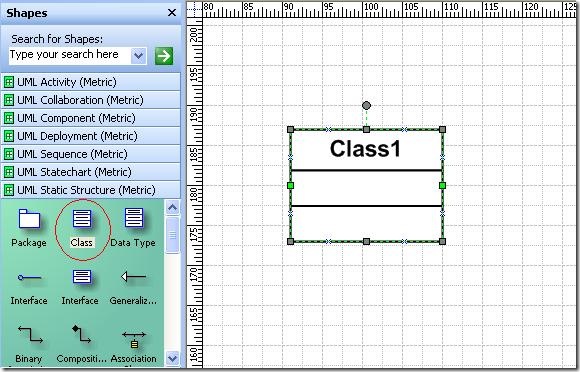

追加一个类很简单,然后从形状窗口中的[UML Static Sturcture]分类中拖动[Class]对象就可以了.
