UML的协作图

协作图对在一次交互中有意义的对象和对象间的链建模。对象和关系只有在交互的才有意义。类元角色描述了一个对象，关联角色描述了协作关系中的一个链。协作图用几何排列来表示交互作用中的各角色（如图1）。附在类元角色上的箭头代表消息。消息的发生顺序用消息箭头处的编号来说明。

协作图的一个用途是表示一个类操作的实现。协作图可以说明类操作中用到的参数和局部变量以及操作中的永久链。当实现一个行为时，消息编号对应了程序中嵌套调用结构和信号传递过程。

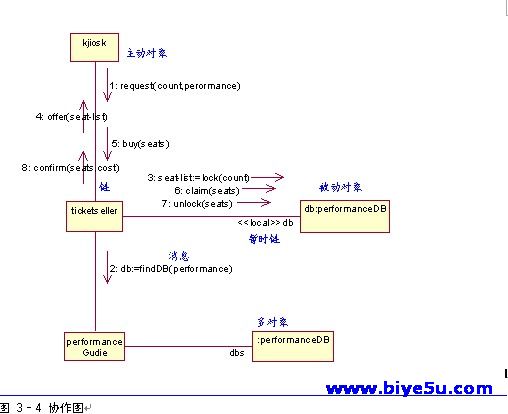

图 1是开发过程后期订票交互的协作图。这个图表示了订票涉及的各个对象间的交互关系。请求从公用电话亭发出，要求从所有的演出中查找某次演出的资料。返回给ticketseller对象的指针db代表了与某次演出资料的局部暂时链接，这个链接在交互过程中保持，交互结束时丢弃。售票方准备了许多演出的票；顾客在各种价位做一次选择，锁定所选座位，售票员将顾客的选择返回给公用电话亭。当顾客在座位表中做出选择后，所选座位被声明，其余座位解锁。

顺序图和协作图都可以表示各对象间的交互关系，但它们的侧重点不同。顺序图用消息的几何排列关系来表达消息的时间顺序，各角色之间的相关关系是隐含的。协作图用各个角色的几何排列图形来表示角色之间的关系，并用消息来说明这些关系。在实际中可以根据需要选用这两种图。
